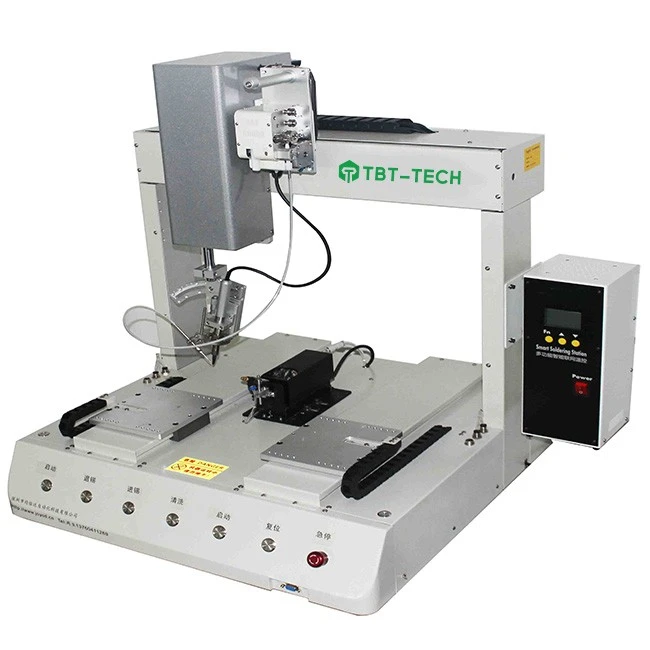

Laitteiden kuvaus

Työtila

Ajontatila

Käyttämällä moni -akseliajo -manipulaattoria ohjelmistoohjauksessa, juotospää voi saavuttaa erittäin tarkan paikannuksen. Se voi siirtyä tarkasti määritettyihin hitsauspisteisiin, mikä takaa korkean tarkkuuden juotostoiminnot.

Juotos

Juotosrauta omaksuu termostaattisen lämmityksen korkean taajuuden pyörrevirran kautta. Tämä lämmityslähestymistapa tarjoaa vakaan ja tehokkaan lämmönsiirron, jonka avulla juote voi saavuttaa optimaalisen sulamislämpötilan nopeasti ja tasaisesti. Seurauksena se parantaa merkittävästi juotoslaatua.

Työperiaate

Juotosrauta on kiinnitetty turvallisesti manipulaattoriin. Käynnistyksen aikana manipulaattori navigoi tarkasti juotosraudassa nimetyille juotoskoordinaateille. Juotosraudan kärjessä aktivoidaan automaattinen juotoslangan syöttömekanismi. Korkean lämpötilan vaikutuksesta juotoslanka sulaa ja sulaa kohdekomponentin kanssa, mikä luo luotettavan yhteyden. Koko prosessi on täysin automatisoitu ja erittäin toistettava, mikä varmistaa johdonmukaiset juotostulokset ja parantaa huomattavasti tuotannon tehokkuutta.

Eritelmä

Malli	TBT6441S -1 r
Koneen koko	L973W713H878mm
Paino	80 kg
Työalue	X300y400mmz100mm kutakin kiskoa kohti
Suurin tuotteen koko	25040080mm
Maksimaalinen liikkumisen nopeus	X, y 600-800 mm/s, z 400mm/s
Toistuva tarkkuus	± 0. 02mm
Työvoima	AC220V/110V 50-60 Hz
Lämmittimen voima	150W/200W/300W
Nimellisvoima	1. 0 kW
Työilman paine	{{0}}. 4 - 0,8 MPa
Käyttömenetelmä	Moottori + synkroninen hihna + lineaarinen opas
Tiedostojen tallennus	Noin 1000 tiedostoa
Ohjelmointitila	Opettaa riipus
Lämpötilan hallintaalue	Huoneenlämpötila -550 c aste
Lämpötilan tarkkuus	± 2 astetta
Enimmäismäärä	10 kg
Juotospää QTY	1
Työympäristö	-5 ~ 40 astetta, kosteus 20%~ 95%

Miksi tarvitset automaattisen juotoskoneen

1. Tupla -asema Full - Automaattinen vaihtoehtoinen käyttökone mahdollistaa jatkuvan käytön. Vaikka yhden työpöydän tuotteet juotetaan, toinen työpöytä voidaan ladata. Tämä asennus tarjoaa turvallisuuden, mukavuuden, suuren nopeuden ja huomattavan tehokkuuden.

2. Työntekijöiden on vain ladattava ja purettava tuotteet, kun taas kone täyttää automaattisesti juotosprosessin. Tämä vähentää merkittävästi työvoiman voimakkuutta ja maksimoi tuotannon tehokkuuden.

3. Operaatio on yksinkertainen. Näytönäyttö esittelee tietoa visuaalisesti, jolloin operaattorit voivat nopeasti hallita toiminnan ja virheenkorjausmenettelyt. Seurauksena on, että yksi työntekijä voi hallita useita koneita samanaikaisesti.

4. Paranna tuotteen laatua tarkan lämpötilan ja asennon hallinnan avulla, jotka ovat helposti säädettäviä. Tämä varmistaa johdonmukaiset ja korkealaatuiset juotostulokset.

5. Asiakkaiden tuotteiden juotosvaatimusten perusteella tarjoamme ammattimaisia ja räätälöityjä juottamisvinkkejä ja kalusteita. Yhdistettynä korkean tarkkuuden juotosaseman ohjausjärjestelmään, tämä asennus mahdollistaa tasaisemman lämmityskäyrän juotosraudan ja varmistaa vakaamman juotoslaadun.

Päätoiminnot

01/

Monitoiminen juotostila:Juotosratkaisumme tarjoaa kattavan valikoiman toimintoja, mukaan lukien spot -juotos, vetäminen, automaattinen puhdistus ja monikulman juoto. Nämä monipuoliset juotosmuodot on suunniteltu täyttämään eri skenaarioiden erilliset hitsausvaatimukset. Spot -juotos on täydellinen tarkkojen ja yksittäisten nivelyhteyksien luomiseen, mikä varmistaa eristettyjen pisteiden korkean tarkkuuden tason. Vedä juotos puolestaan on optimoitu jatkuviin hitsauslinjoihin, mikä tarjoaa sujuvan ja johdonmukaisen juotossovelluksen halutulla polulla. Monikulman juotosominaisuus mahdollistaa suuremman joustavuuden, jolloin juotosprosessi pääsee niveliin eri näkökulmista, mikä on erityisen hyödyllistä monimutkaisissa tai kovan - saavuttaa - saavuttaa alueet. Lisäksi automaattinen puhdistustoiminto ylläpitää juotosprosessin puhtautta, varmistaen tehokkuuden ja estäen epäpuhtauksien vaikuttavan juotoslaaduun.

02/

Edistynyt paikannus- ja ohjelmointiominaisuudet:Juotosjärjestelmämme on varustettu sarjalla hyödyllisiä toimintoja, mukaan lukien sijainnin kalibrointi, juotospisteen taulukko, parametrien kopio, automaattinen sijainti ja ohitustoiminnot.
Asennon kalibrointi varmistaa, että juotostyökalu voidaan kohdistaa tarkasti, ja tarjoaa kiinteän perustan tarkkaan juottamiseen. Juotospisteen taulukon funktio virtaviivaistaa useiden, tasaisesti - etäisyyden juotosliitoksen luomista, säästäen aikaa ja vaivaa monimutkaisissa juotosoperaatioissa. Parametrien kopiotoiminnon avulla käyttäjät voivat nopeasti toistaa asetukset eri juotostehtävien välillä parantaen johdonmukaisuutta ja tehokkuutta.
Automaattinen sijaintiominaisuus takaa, että juotospää voi saavuttaa nimettyyn asentoon tarkasti, eliminoimalla manuaaliset virheet ja varmistaa korkealaatuista juottamista. Samaan aikaan Skip -toiminto tarjoaa joustavuutta juotosprosessin aikana, jolloin käyttäjät voivat ohittaa tiettyjä pisteitä tarpeen mukaan, mikä on erityisen hyödyllistä vaurioituneiden tai ennakkomaksujen alueilla.
Nämä toiminnot toimivat samanaikaisesti juotosprosessin optimoimiseksi, mikä tekee siitä tehokkaamman, tarkemman ja mukautuvan monenlaisten juottamisen tarpeisiin.

03/

Mukautettava opetusohjelmointi:Ohjelmoinnin opettaminen antaa asiakkaille mahdollisuuden suorittaa erilaisia manuaalisia juotostehtäviä heidän erityistarpeidensa mukaan. Tämä käyttäjä - Mukautettavissa oleva ohjelmointitoiminto tarjoaa operaattoreille vapauden suunnitella räätälöityjä juotosjaksoja ja asettaa parametreja. Seurauksena on, että he voivat tarkasti mukauttaa juotosprosessin kunkin työkappaleen ainutlaatuisiin vaatimuksiin varmistaen räätälöinti- ja optimaaliset juotostulokset monille sovelluksille.

04/

Ohjelman kalibrointi korvaukselle:Ohjelman kalibrointi suorittaa korvauksen työkappaleen kiinteästä koordinaattipaikasta. Näin tekemällä se käsittelee tehokkaasti kaikki erot työkappaleen asennossa tai kohdistuksessa. Tämä varmistaa, että riippumatta pienistä muunnelmista työkappaleen sijainnissa, juotosprosessi on edelleen erittäin tarkka, mikä tuottaa johdonmukaisia ja luotettavia juotostuloksia.

05/

Tehokas ohjelman muuttaminen:Ohjelman asetus- ja poistoominaisuudet Render -ohjelman tarkistus suoraviivainen ja nopea. He antavat operaattoreille mahdollisuuden muokata juotosohjelmaa viipymättä. Tämä mahdollistaa saumattomat - - Spot -säädöt, varmistamalla suunnittelumuutosten tai tuotannon varianssien helppo majoitus. Näiden toimintojen avulla juotosprosessin mukauttamisesta uusiin vaatimuksiin tulee vaivaa - ilmainen tehtävä, mikä parantaa tuotannon yleistä joustavuutta ja tehokkuutta.

06/

Älykäs juotevalvonta:Älykäs ohjausjärjestelmä varmistaa juotosen tarkan toimituksen. Operaattorit voivat säätää tarkasti juotossovelluksen nopeutta, aikaa, lämpötilaa ja määrää. Tämä Carler - siihen liittyvien parametrien huolellinen hallinta mahdollistaa kunkin juotosnäkökohdan optimoinnin monimuotoisten materiaalien ja nivelgeometrioiden mukaan. Seurauksena on, että jatkuvasti korkeat - laadukkaat juotostulokset taataan, mikä täyttää erilaisten juotostehtävien vaativat vaatimukset.

Tehdas

Tbeite Technology Limited on korkean teknologian yritys, joka on erikoistunut suorituskyvyn automaattisten laitteiden tutkimukseen ja kehittämiseen, tuotantoon ja myyntiin. Yhtiö on omistautunut tarjoamaan asiakkaille korkealaatuisia ja innovatiivisia tuotteita ja palveluita. Se keskittyy pääasiassa automaattisiin ruuvimeisseliin, automaattisiin ruuvinsyöttölaitteisiin, automaattisiin nesteen annostelijoihin, automaattisiin neittajiin, juotoskoneeseen ja joihinkin siihen liittyviin automaattisiin laitteisiin.

NB-CE-sertifikaatti

Juotoskoneemme, ruuvitaltta, liiman annostelukoneemme, joka on tunnettu poikkeuksellisesta suorituskyvystä, luotettavasta laadusta sekä suunnittelu- ja valmistusprosessista, jotka ovat tiukasti kansainvälisten standardien mukaisia, ovat onnistuneesti saaneet Euroopan unionin tunnustaman NB -CE -sertifikaatin. Tämä sertifikaatti tarkistaa ja antaa ilmoitettu elin (NB) tiukasti EU: n nimeämillä erityisellä pätevyydellä. Se varmistaa, että yrityksemme laitteet täyttävät kattavasti asiaankuuluvien EU: n direktiivien ja yhdenmukaistettujen standardien vaatimukset, kuten turvallisuus, terveys ja ympäristönsuojelu.
Tämän sertifikaatin saavuttaminen ei ole vain korkean tason suosituksena yrityksemme laitteiden laadusta, vaan se on myös vakaasti vakaa perusta yrityksemme tuotteiden laajalle laajentamiselle EU: n markkinoilla ja maailmanlaajuisesti. Lisäksi se parantaa tehokkaasti tuotteidemme kilpailukykyä kansainvälisellä areenalla, mikä antaa meille mahdollisuuden tunkeutua paremmin ja menestyä globaaleilla markkinoilla.
